PROGETTAZIONE
MGU-H

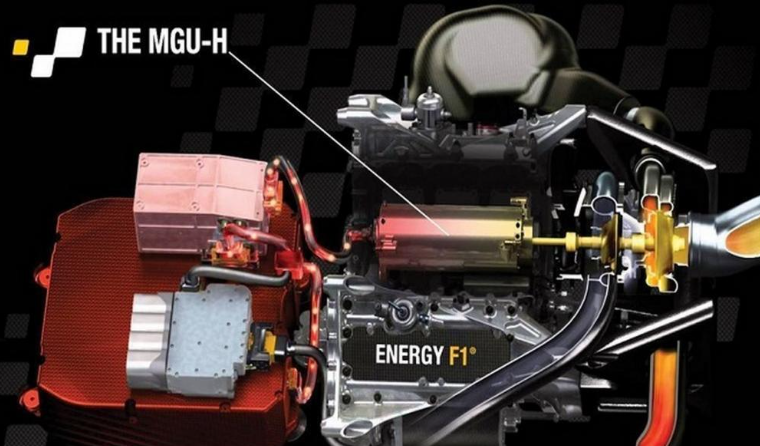

L'MGU-H (Motor Generator Unit - Heat) è una componente cruciale del sistema di recupero energetico nei motori ibridi di Formula 1. Sviluppato per la prima volta con l'introduzione delle unità di potenza V6 turbo-ibride nel 2014, l'MGU-H sfrutta l'energia termica dei gas di scarico per migliorare l'efficienza del turbo e generare elettricità.
Funzionamento dell'MGU-H
L'MGU-H è integrato nel turbocompressore dell'auto. Consiste in un motore-generatore collegato a un albero tra la turbina (azionata dai gas di scarico) e il compressore (che spinge aria pressurizzata nel motore). Quando i gas di scarico fanno girare la turbina, l'MGU-H converte l'energia cinetica in energia elettrica, che può essere immagazzinata nella batteria o utilizzata direttamente per alimentare altri sistemi del veicolo, come l'MGU-K, che fornisce un ulteriore boost di potenza.
Vantaggi e innovazioni
Uno dei principali vantaggi dell'MGU-H è la riduzione del turbo lag, il ritardo nella risposta del motore quando si accelera. L'MGU-H può mantenere il turbo in rotazione anche quando il pilota rilascia l'acceleratore, garantendo una risposta immediata quando viene premuto di nuovo (33rd Square). Inoltre, contribuisce significativamente all'efficienza complessiva del motore, convertendo fino al 30% del calore di scarico in energia utile (SAE International).
Applicazioni future

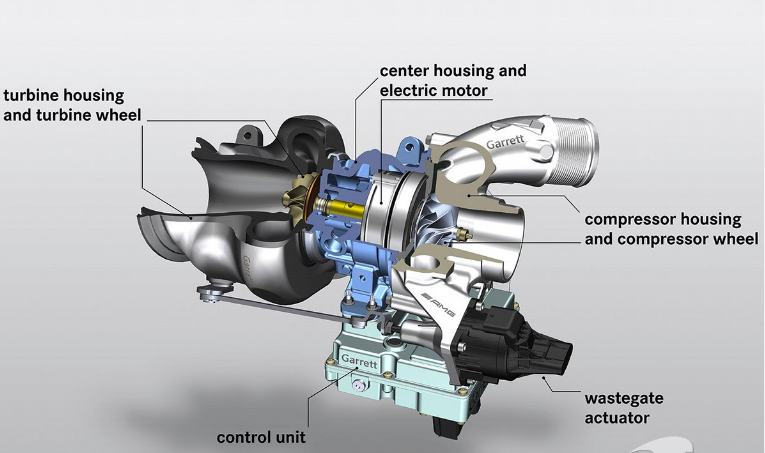

Anche se l'MGU-H non sarà più utilizzato dalla generazione di unità di potenza di Formula 1 a partire dal 2026, la tecnologia ha già iniziato a trovare applicazioni nel settore delle auto stradali. Mercedes, ad esempio, sta lavorando per adattare l'MGU-H nei modelli AMG, utilizzando un "turbocompressore elettrico" che migliorerà la risposta del motore e l'efficienza complessiva.
MGU-K
L'MGU-K (Motor Generator Unit - Kinetic) è una componente fondamentale del sistema di recupero energetico nei motori ibridi di Formula 1. Questa unità cattura l'energia cinetica generata durante la frenata e la converte in energia elettrica, che può essere immagazzinata in una batteria o utilizzata immediatamente per aumentare la potenza del motore.
Funzionamento dell'MGU-K
L'MGU-K è direttamente collegato all'albero motore dell'auto e agisce sia come generatore che come motore. Durante le fasi di frenata, l'MGU-K recupera l'energia cinetica che altrimenti verrebbe dissipata sotto forma di calore e la trasforma in energia elettrica. Questa energia può essere utilizzata per fornire un boost di potenza istantaneo, migliorando l'accelerazione e le prestazioni generali del veicolo.
Vantaggi e prestazioni
L'MGU-K può fornire un boost di potenza di 120 kW (circa 161 cavalli) fino a 33 secondi per giro, secondo i regolamenti della FIA. Questo boost è particolarmente utile per i piloti durante i sorpassi o le accelerazioni in uscita dalle curve, consentendo loro di avere un vantaggio significativo in termini di prestazioni.
Innovazioni e applicazioni future
Anche se il focus principale dell'MGU-K è migliorare le prestazioni delle auto di Formula 1, la tecnologia sviluppata ha applicazioni che si stanno espandendo anche alle auto stradali. Le lezioni apprese dal recupero dell'energia cinetica e dalla gestione delle batterie stanno contribuendo allo sviluppo di veicoli ibridi ed elettrici più efficienti e performanti per il mercato di massa.
In conclusione, l'MGU-K rappresenta un esempio di come la tecnologia avanzata sviluppata per le corse automobilistiche possa avere un impatto positivo sulle innovazioni nel settore automobilistico globale, promuovendo soluzioni più sostenibili ed efficienti.
POWER UNIT

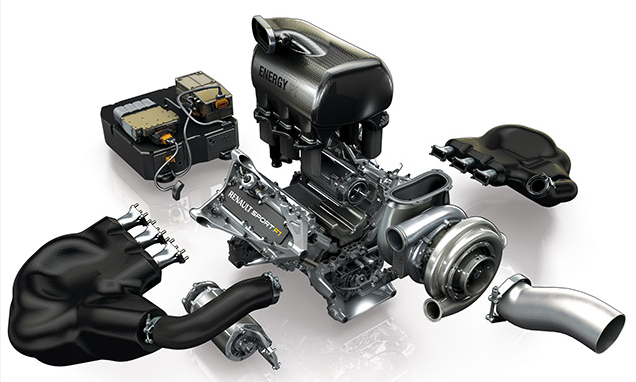

La power unit di una vettura di Formula 1 è un sistema complesso che integra diverse componenti per massimizzare le prestazioni e l'efficienza energetica. Dal 2014, le power unit utilizzate in Formula 1 sono composte da sei elementi principali:
Motore a combustione interna (ICE): Solitamente un V6 turbo di 1.6 litri. Questo è il cuore della power unit e genera la maggior parte della potenza meccanica attraverso la combustione del carburante.
Turbocompressore (TC): Utilizza i gas di scarico per comprimere l'aria in ingresso, aumentando l'efficienza e la potenza del motore. Il turbo è strettamente legato all'MGU-H.
MGU-H (Motor Generator Unit - Heat): Recupera l'energia dai gas di scarico e la converte in elettricità, eliminando il turbo lag e migliorando l'efficienza del turbo. L'MGU-H può anche alimentare l'MGU-K o immagazzinare energia nella batteria.
MGU-K (Motor Generator Unit - Kinetic): Recupera l'energia cinetica durante la frenata e la converte in energia elettrica. Questa energia può essere utilizzata per fornire un boost di potenza al motore a combustione interna o per essere immagazzinata nella batteria.
Energy Store (ES): La batteria che immagazzina l'energia recuperata dagli MGU-H e MGU-K. Questa energia può essere utilizzata per migliorare le prestazioni del veicolo in fase di accelerazione o sorpasso.
Control Electronics (CE): L'elettronica di controllo gestisce la distribuzione e l'uso dell'energia recuperata, ottimizzando l'efficienza della power unit e garantendo che le varie componenti funzionino in armonia.
AREODINAMICA

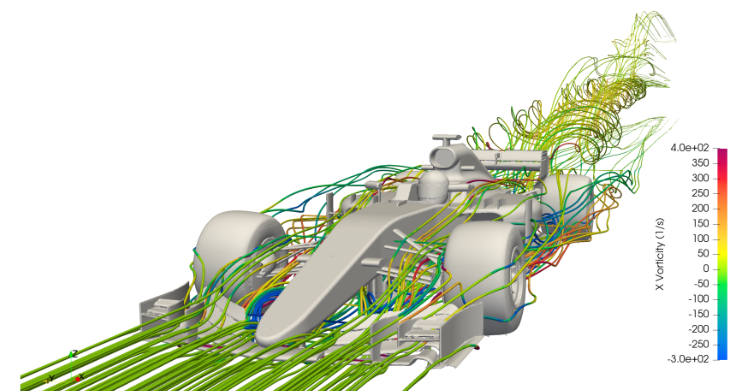

L'aerodinamica in Formula 1 è un elemento determinante per le prestazioni delle vetture, influenzando la velocità, la stabilità e l'efficienza complessiva. La progettazione aerodinamica coinvolge diverse componenti chiave come ali anteriori e posteriori, fondo vettura, diffusore e sidepod, ognuna delle quali ha un ruolo specifico nel gestire il flusso d'aria.
Componenti Principali
Ala Anteriore: L'ala anteriore è cruciale per generare deportanza e dirigere il flusso d'aria verso il resto della vettura. Le moderne ali anteriori sono altamente regolabili e progettate per massimizzare il carico aerodinamico pur minimizzando la resistenza (drag).
Sidepod e Radiatori: I sidepod sono progettati per migliorare il flusso d'aria verso il retro della vettura e raffreddare le componenti interne come il motore e le batterie. Un design efficace dei sidepod può ridurre la resistenza e aumentare la deportanza complessiva.
Fondo Vettura e Diffusore: Il fondo vettura, insieme al diffusore, utilizza l'effetto suolo per generare una notevole quantità di deportanza. Questo è ottenuto attraverso i tunnel Venturi che accelerano il flusso d'aria sotto la vettura, creando una zona di bassa pressione che "risucchia" la macchina verso il suolo, aumentando l'aderenza.
Ala Posteriore: L'ala posteriore contribuisce a generare deportanza e stabilità. La sua configurazione è spesso un compromesso tra il carico aerodinamico necessario per le curve e la resistenza aerodinamica che penalizza la velocità di punta sui rettilinei.
Bilanciamento tra Deportanza e Resistenza
L'obiettivo dell'aerodinamica in F1 è massimizzare la deportanza minimizzando la resistenza. Un maggiore carico aerodinamico permette velocità più elevate in curva, mentre una bassa resistenza è fondamentale per le velocità di punta sui rettilinei. Le squadre utilizzano simulazioni avanzate e test in galleria del vento per trovare il giusto equilibrio, adattando le configurazioni a seconda dei circuiti (Amazon Web Services).
Conclusioni
L'aerodinamica in Formula 1 è una disciplina complessa che richiede una costante innovazione e adattamento. Ogni componente della vettura è progettata per ottimizzare il flusso d'aria, migliorare l'efficienza e garantire le massime prestazioni in ogni condizione di gara. L'analisi tecnica e il continuo sviluppo in questo campo sono essenziali per il successo in pista.
